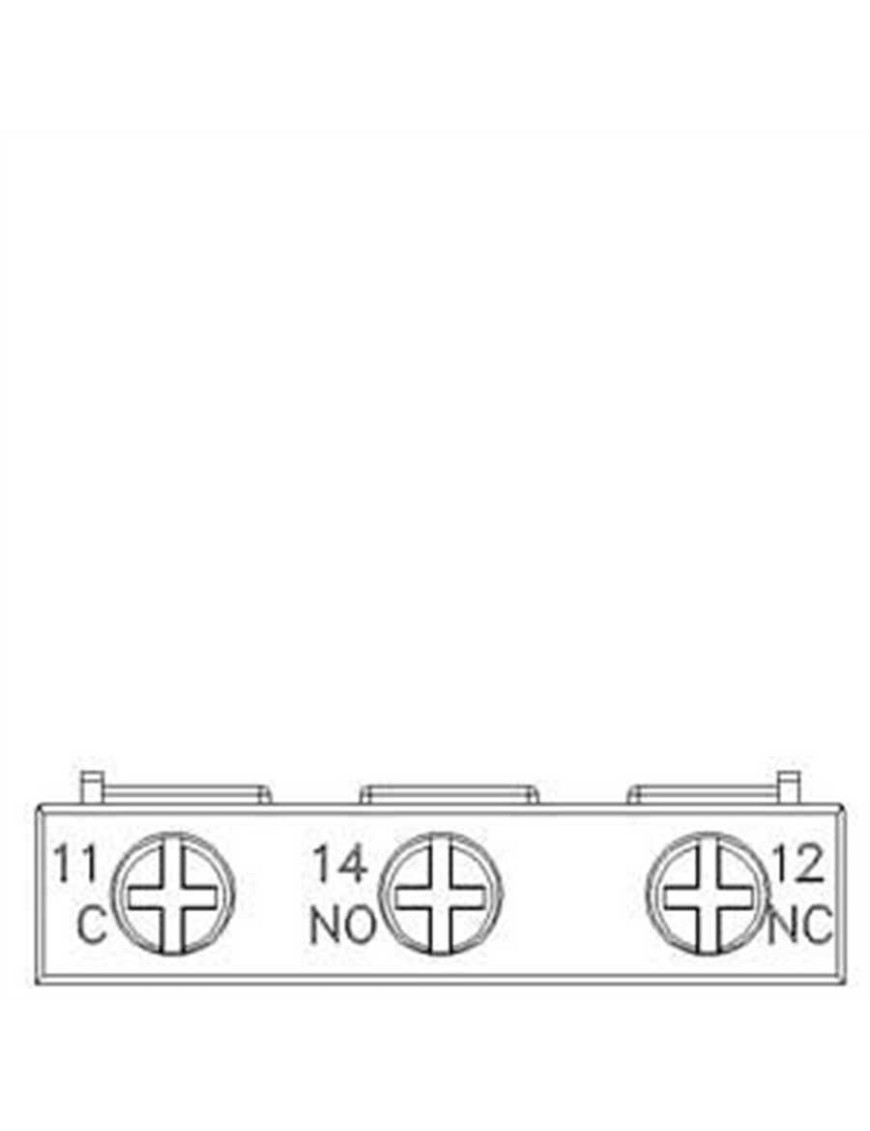

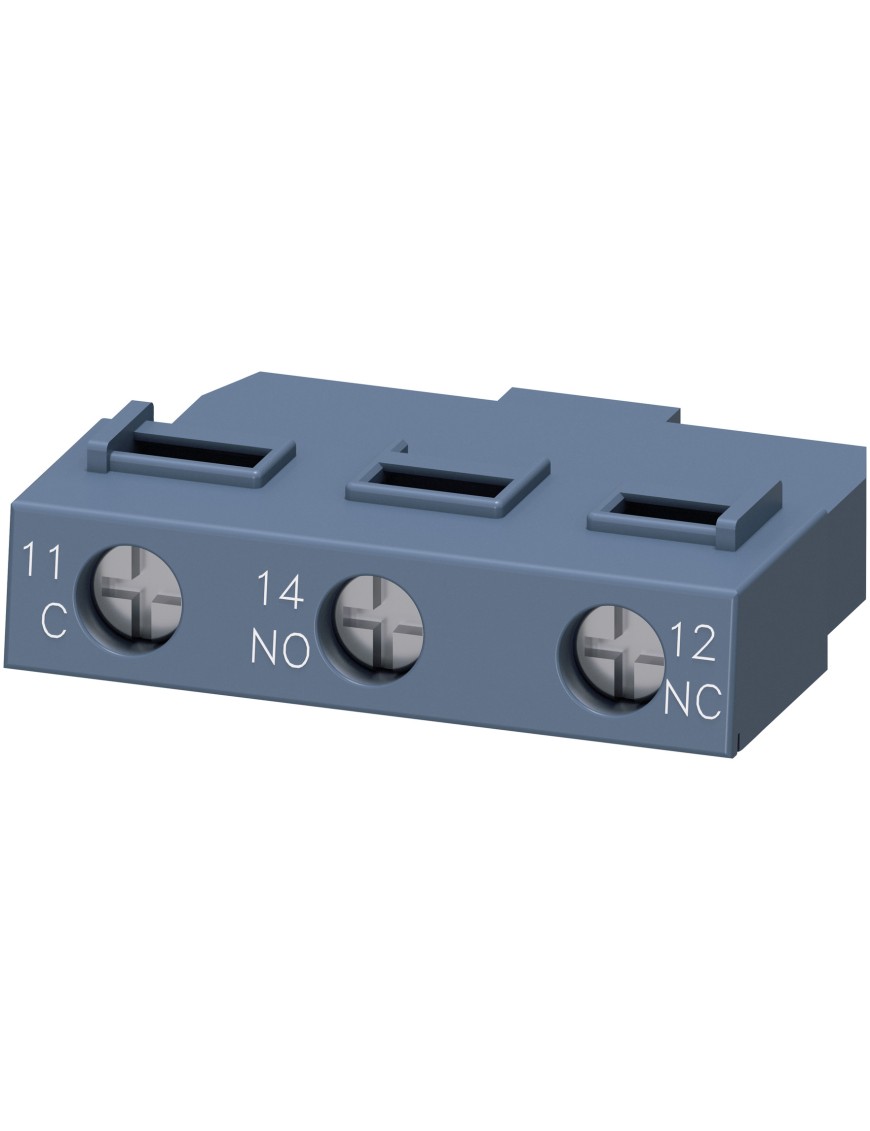

Siemens 3RV2901-1D Yardımcı Kontak Üstten Yay Montajlı 1C/O

yardιmcι şalter enlemesine 1DK, vida bağlantısı 3RV2 devre kesici için

ürün marka adı SIRIUS

ürün tanımı yardımcı şalter, önde enine duran

ürün modeli enine duran yardımcı şalter

Genel teknik veriler

devre kesici ebadı S00, S0, S2, S3

uygunluk belgesi CE / UL / CSA / CCC

RoHS yönetmeliği (tarih) 10/01/2009

açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama 0

kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama 0

CO kontak sayısı yardımcı kontaklar gecikmesiz anahtarlama 1

işletim akımı AC-15'te 690 V'ta anma değeri 0,5 A

işletim akımı yardımcı kontaklar AC-12'de

● 24 V'ta 10 A

● 230 V'ta 10 A

● 400 V'ta 10 A

● 690 V'ta 10 A

işletim akımı yardımcı kontaklar AC-12'de maksimum 10 A

işletim akımı yardımcı kontaklar AC-15'te

● 24 V'ta 4 A

● 230 V'ta 3 A

● 400 V'ta 1,5 A

işletim akımı yardımcı kontaklar DC-13'te

● 24 V'ta 1 A

● 110 V'ta 0,22 A

● 220 V'ta 0,1 A

● 250 V'ta 0,1 A

Ortam koşulları

ortam sıcaklığı

● işletim sırasında -20 ... +60 °C

● depolama sırasında -50 ... +80 °C

Emniyet

IP koruma türü ön tarafta IEC 60529 uyarınca IP20

temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı

Montaj/ Sabitleme/ Ebatlar

sabitleme türü soket sabitleme

yükseklik 12 mm

genişlik 45 mm

derinlik 17 mm

Bağlantılar/ Terminaller

elektrik bağlantısı modeli yardımcı ve kontrol devreleri için vida bağlantısı
