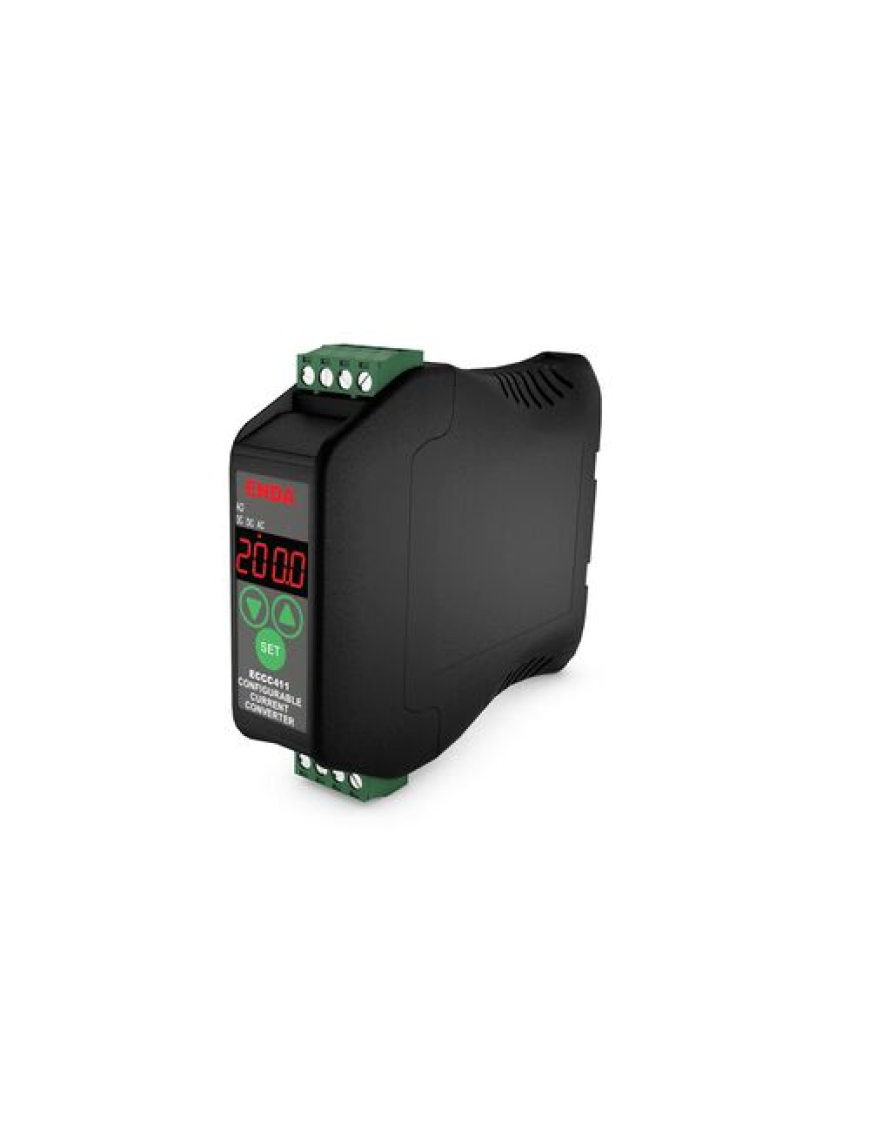

ENDA ECCC411-UV Konfigüre Edilebilir Akım Çevirici
Giriş Tipi̇
- ECCCC-xv Için 5a Veya 60mv
- ECCCC-ct-xv Için Ct20/ct30 Akim Trafosu Veya 60mv
- ECCCC-x1-xv Için 1A
Skala Ac Ve Rms:
- Giriş Tipi 5a/60mv: 0...9999a (C.tr.r Parametresi İle Belirlenir)
- Ör: C.tr.r=5 Için Skala 0...5a
- Giriş Tipi Ct20/30 Veya 60mv:
- Ityp=ct20 Ise 0...300a (Turn Parametresi Ile Belirlenir)
- Ör: Turn=1 Için Skala 0...300a
- Ityp=ct30 Ise 0...120a (Turn Parametresi Ile Belirlenir)
- Ör: Turn=1 Için Skala 0...120a
- Giriş Tipi 1a: 0...9999a (C.tr.r Parametresi Ile Belirlenir)
- Ör: C.tr.r=1 Için Skala 0...1a
- Dc:
- Giriş Tipi 5a/60mv: -999...9999a (C.tr.r Parametresi Ile Belirlenir)
- Ör: C.tr.r=5 Için Skala -5...5a
- Giriş Tipi Ct20/30 Veya 60mv:
- Akim Trafosu Ile Dc Ölçüm Yapilamaz
- Ityp=shnt Için Skala -999..9999a (C.tr.r Parametresi Ile Belirlenir)
- Ör: C.tr.r=5 Için Skala -5...5a
- Giriş Tipi 1a : -999...9999a (C.tr.r Parametresi Ile Belirlenir)
- Ör: C.tr.r=1 Için Skala -1...1a
Duyarlılık => 0.002A X C.TR.R (ÖRNEĞIN C.TR.R=5 IÇIN DUYARLILIK 0.01A)
Doğruluk
- Ac: ±%1 (Tam Skalanin) (Kare Dalga Için ±%2)
- Dc: ±%1 (Tam Skalanin)
- Rms: ±%1 (Tam Skalanin) (Kare Dalga Için ±%2)
Giriş Aralığı
- Giriş Tipi 60mv Ise -60mv...60mv (50v Üzeri Gerilimlerden Cihazda Hasar Oluşur)
- Giriş Tipi 1a Ise -1a... 1a (2a Ve Üzeri Gerilimlerde Cihazda Hasar Oluşur)
- Giriş Tipi 5a Ise -5a...5a (10a Ve Üzeri Gerilimlerde Cihazda Hasar Oluşur)
- Giriş Tipi Ct20/30 Ise 0...150ma
Giriş Empedansı
- 60mv Giriş Için 20kohm
- 1a Giriş Için 90mohm
- 5a Giriş Için 12mohm
- Ct20/ct30 Giriş Için 600mohm
Frekans Aralığı => Dc, 20hz - 70hz
Besleme Voltajı
- Eccc-uv Için : 90-250v Ac, 50/60hz
- Eccc-lv Için : 10-30v Dc/8-24v Ac, 50/60hz
Güç Tüketimi => 7VA
Çıkışlar
- Ma: 0-20ma Dc Veya 4-20ma Dc, % ±0,5 (Yük Direnci En Çok 500ohm)
- V: 0-10v Dc Veya 1-5v Dc, En Çok 10ma, % ±0,5 (Kisa Devre Korumasi Vardir)
Bağlanti =>soketli Klemens
