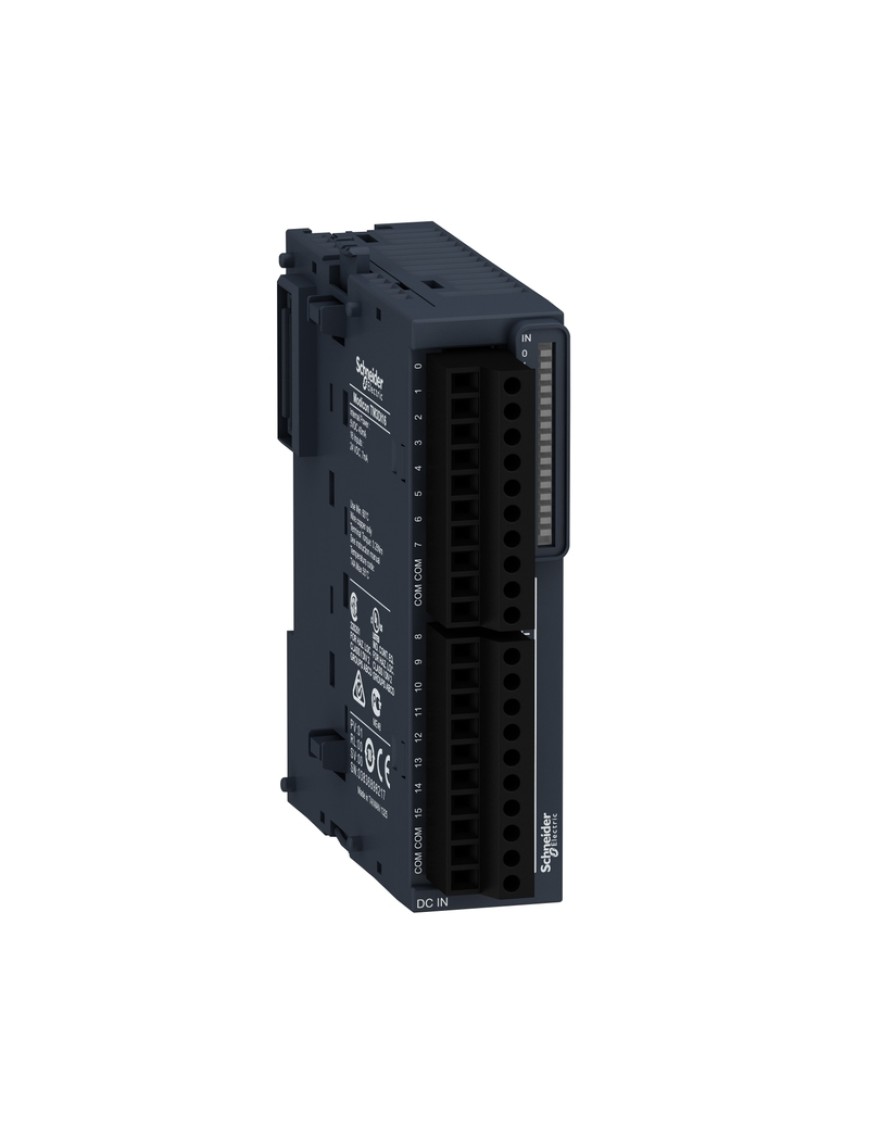

Schneider TM3DI16 Modül Tm3-16 Giriş

Ürün serisi

Modicon TM3

Ürün ya da bileşen tipi

Dijital giriş modülü

seri uyumluluğu

Modicon M241

Modicon M251

Modicon M221

Modicon M262

Dijital giriş sayısı

16 için giriş 'e uygunIEC 61131-2 tip 3

Dijital giriş lojiği

Blok veya kaynak (pozitif/negatif)

Dijital giriş gerilimi

24 V

Dijital giriş akımı

7 mA için giriş

Tamamlayıcı

Dijital G/Ç sayısı

16

akım tüketimi

40 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)

5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda)

0 mA -de 24 V DC bara konnektörü üzerinden (açık durumda)

0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda)

Dijital giriş gerilim tipi

DC

gerilim durumu 1 garantili

15...28,8 V için giriş

Current state 1 guaranteed

>= 2.5 mA (giriş)

gerilim durumu 0 garantili

0...5 V için giriş

Current state 0 guaranteed

<= 1 mA (giriş)

giriş empedansı

3.4 kOhm

yanıt süresi

4 ms (açma)

4 ms (kapama)

yerel sinyalleme

Giriş durumu: kanal başına 1 LED (yeşil)

elektrikli bağlantı

10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için

Maximum cable distance between devices

Ekransız kablo: <50 m için düzenli giriş

yalıtım

Giriş ve dahili lojik arasında -de 500 V AC

Girişler arasında yalıtımsız

İşaretleme

CE

montaj desteği

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715

Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715

sabitleme kitli plaka veya panel

Yükseklik

90 mm

Derinlik

84,6 mm

Genişlik

27,4 mm

Ürün ağırlığı

0,1 kg

Ortam

Standartlar

EN/IEC 61131-2

EN/IEC 61010-2-201

Ürün sertifikaları

CE

cULus

UKCA

RCM

EAC

elektrostatik deşarja direnç

8 kV havada 'e uygunEN/IEC 61000-4-2

4 kV kontakta 'e uygunEN/IEC 61000-4-2

elektromanyetik alanlara direnç

10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3

3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3

1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3

manyetik alanlara direnç

30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8

hızlı geçici akımlara direnç

1 kV için G/Ç 'e uygunEN/IEC 61000-4-4

kesinti dayanımı

1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC

radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç

10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6

3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)

elektromanyetik emisyon

Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011

Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011

çalışma için ortam hava sıcaklığı

-10…35 °C dikey kurulum

-10…55 °C yatay kurulum

Depolama ortam koşulları

-25…70 °C

bağıl nem

10…95 %, yoğuşmasız (çalışma sırasında)

10…95 %, yoğuşmasız (depolama sırasında)

IP koruma derecesi

IP20 koruyucu kapak yerindeyken

kirletme derecesi

2

çalışma yüksekliği

0...2000 m

depolama yüksekliği

0…3000 m

titreşim direnci

3,5 mm -de 5…8,4 Hz üzerinde DIN rayı

3 gn -de 8,4…150 Hz üzerinde DIN rayı

3,5 mm -de 5…8,4 Hz üzerinde panel

3 gn -de 8,4…150 Hz üzerinde panel

darbe dayanımı

15 gn için 11 ms
