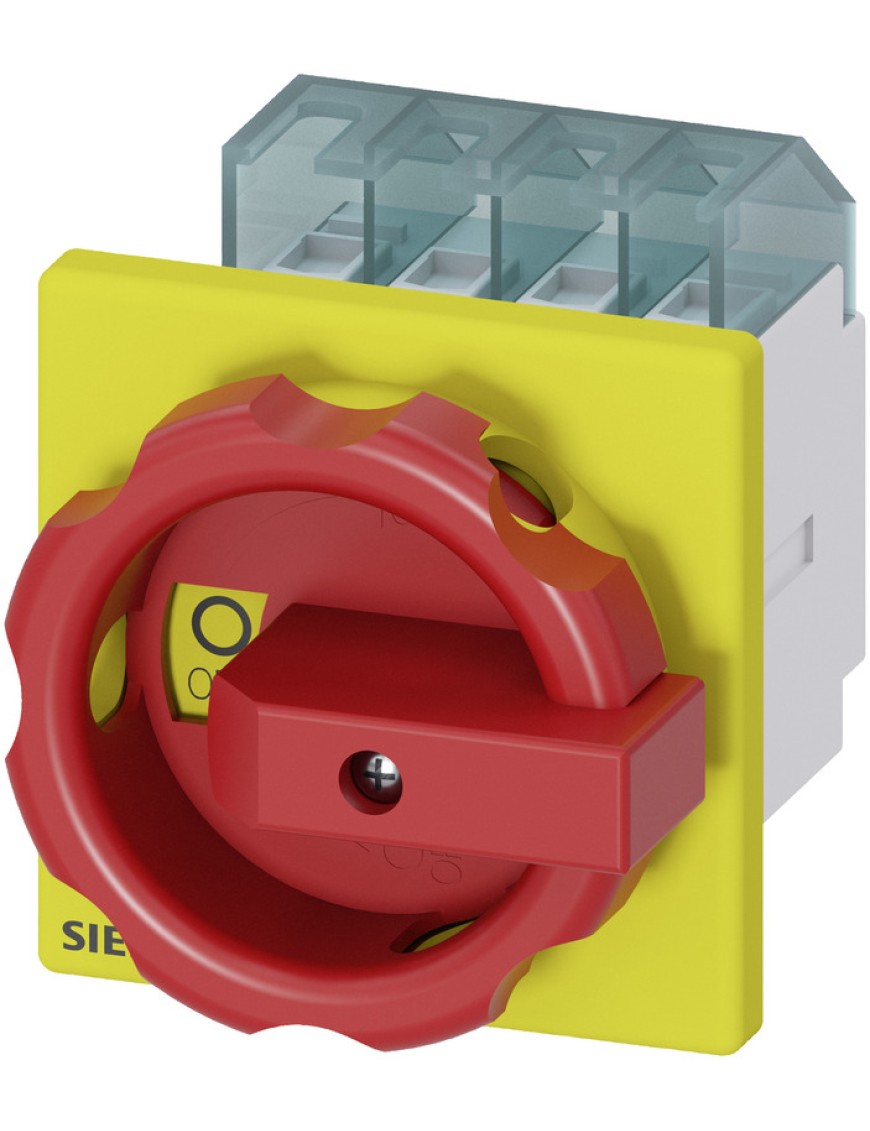

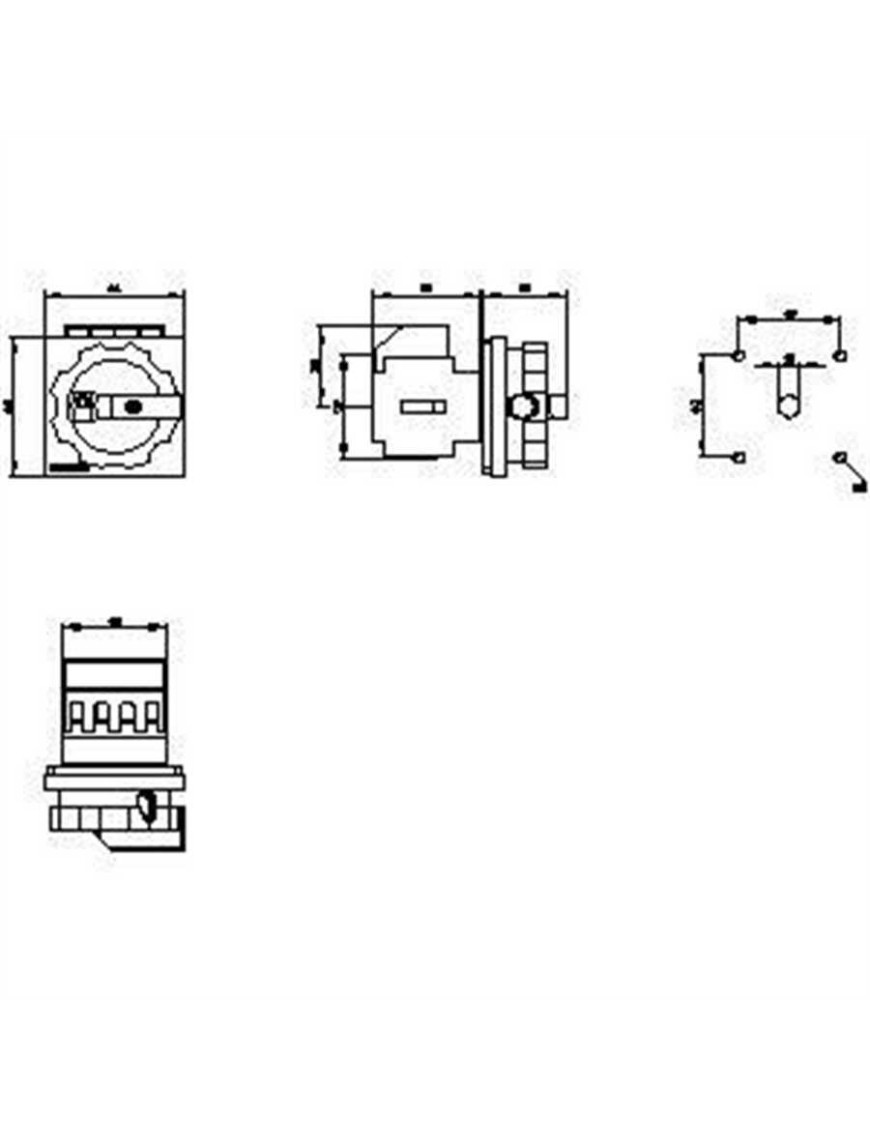

SENTRON, yük kesici 3LD, ACİL KAPAT şalteri, 3 kutuplu, Iu: 16 A, işletme
kapasitesi / AC-23 A'da 400V'ta: 7,5 kW, ön panele montaj, döner tahrik
mekanizması, kırmızı/sarı, 4 delikli sabitleme tutamak için
Versiyon
ürün marka adı SENTRON
ürün tanımı Yük ayırma anahtarı 3LD
ürün modeli Acil Kapat Şalteri
gösterge modeli elle işletim anahtarlama pozisyonu göstergesi
için
1 ON – 0 OFF
anahtar modeli Ön tarafa sabit
çalıştırma elemanı modeli kısa döndürme kulpu
renk çalıştırma elemanı kırmızı
tutamak modeli Tahrik mekanizması, kırmızı/sarı
anahtar tahriki modeli motor tahriki Hayir
Genel teknik veriler
kutup sayısı 3
yük kesici ebadı 1
mekanik kullanım süresi (işletim çevrimleri) tipik 100 000
elektrikli işletim süresi (işletim çevrimleri)
● AC-23 A'da 690 V'ta 6 000
anahtarlama frekansı maksimum 50 1/h
kirlilik derecesi 3
Gerilim
izolasyon gerilimi anma değeri 690 V
şok gerilim mukavemeti anma değeri 6 kV
işletim gerilimi
● AC'de anma değeri 690 V
işletim frekansı anma değeri
● minimum 50 Hz
● maksimum 60 Hz
Koruma sınıfı
IP koruma türü IP65
NEMA koruma türü 1, 3R, 4X, 12
IP koruma türü ön tarafta IP65
Dağıtma
güç kaybı [W] akım anma değerinde AC'de sıcak işletim
durumunda kutup başına
0,5 W
Ana devre
işletim akımı
● AC-21'de 690 V'ta anma değeri 16 A
● AC-21 A'da 240 V'ta anma değeri 16 A
● AC-21 A'da 400 V'ta anma değeri 16 A
● AC-21 A'da 440 V'ta anma değeri 16 A
● AC-23 A'da 400 V'ta anma değeri 16 A
işletim kapasitesi
● AC-23 A'da 240 V'ta anma değeri 4 kW
● AC-23 A'da 400 V'ta anma değeri 8 kW
● AC-23 A'da 440 V'ta anma değeri 7,5 kW
● AC-23 A'da 690 V'ta anma değeri 8 kW
● AC-3'te 240 V'ta anma değeri 3 kW
● AC-3'te 400 V'ta anma değeri 6 kW
● AC-3'te 690 V'ta anma değeri 5,5 kW
Yardımcı devre
CO kontak sayısı yardımcı kontaklar için 0
açıcı sayısı yardımcı kontaklar için 0
kapayıcı sayısı yardımcı kontaklar için 0
işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V
daimi akım yardımcı kontak anma değeri 10 A
izolasyon gerilimi yardımcı anahtar anma değeri 500 V
Uygunluk
kullanma uygunluğu
● ana anahtar Evet
● yük ayırma anahtarı Evet
● ACİL-KAPAT şalteri Evet
● emniyet anahtarı Evet
● bakım/onarım anahtarı Evet
Ürün Detayı
ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet
aksesuar
ürün ilavesi opsiyonel
● motor tahriki Hayir
● gerilim tetikleyicisi Hayir
bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir
maksimum
3
bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir
maksimum
3
bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir
maksimum
0
asma kilit sayısı maksimum 3
kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm
Kısa devre
koşullu kısa devre akımı şebeke tarafında sigortada
● 690 V'ta gG sigorta ile anma değeri 50 kA
geçiş akımı kapalı anahtarda
● 240 V'ta anahtar + gG sigorta kombinasyonunda
maksimum
3 kA
● 440 V'ta anahtar + gG sigorta kombinasyonunda
maksimum
3 kA
● 690 V'ta anahtar + gG sigorta kombinasyonunda
maksimum izin verilen
3 kA
I2t değeri kapalı anahtarda
● 240 V'ta anahtar + gG sigorta kombinasyonunda
maksimum
2,5 kA2.s
● 440 V'ta anahtar + gG sigorta kombinasyonunda
maksimum
2,5 kA2.s
● 690 V'ta anahtar + gG sigorta kombinasyonunda
maksimum
3 kA2.s
sigorta elemanı modeli
● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 20 A
● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A
işletim akımı devreye alınmış sigorta anma değeri 20 A
