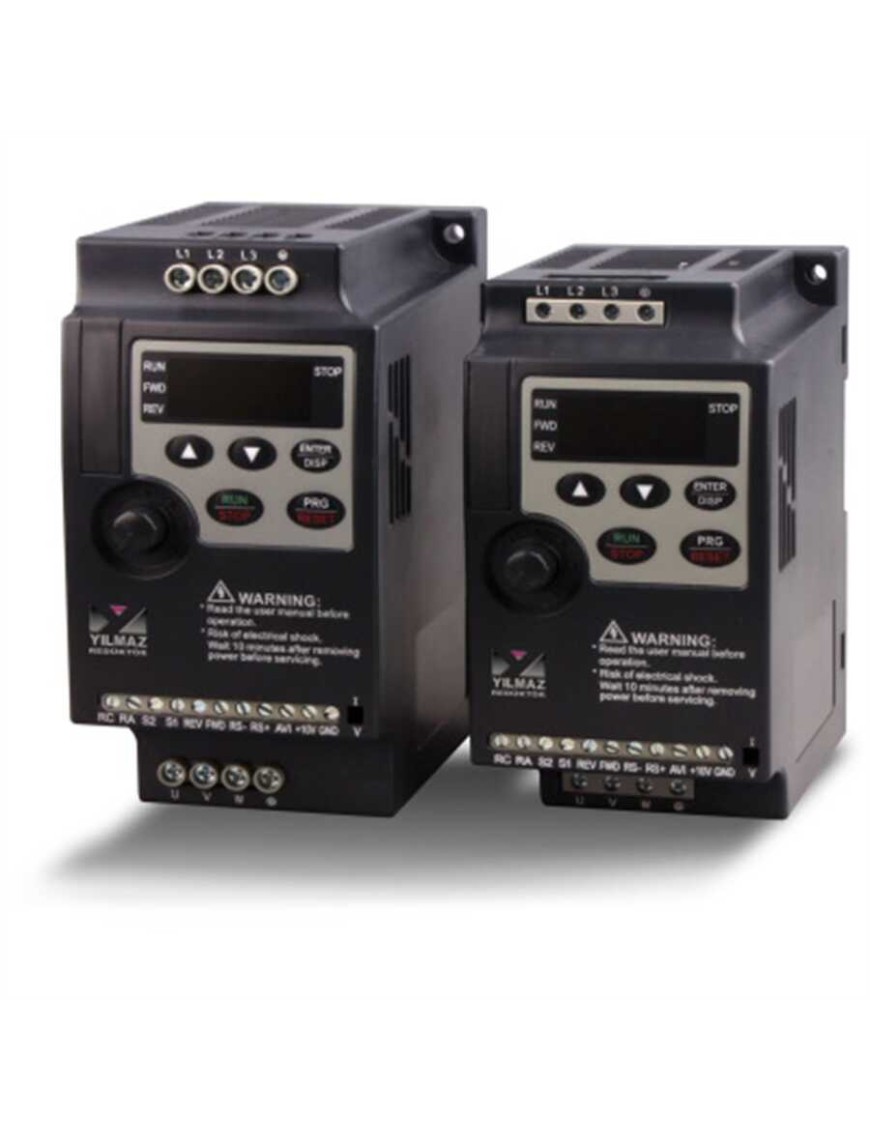

Yılmaz Redüktör NL1000-05R5G4-Y YB1000 Serisi 5,5 kW Trifaze Temel Seri AC Sürücü (İnverter)

Yılmaz Redüktör NL1000-05R5G4-Y Genel Özellikler

Tip: Hız kontrol cihazı

Model: YB1000

Model Açıklaması: Temel Seri

Güç: 5.5 kW

Besleme Tipi: Üç fazlı

Besleme Gerilimi: 380 V

Besleme Frekansı: 50 Hz/60 Hz

Giriş Akımı: 14.6 A

Çıkış Gerilimi: 0 – 380 V

Çıkış Frekansı: 0.5 – 400 Hz

Çıkış Akımı: 12.5 A

Motor Kontrol Tekniği: Skaler kontrol (V/f)

Haberleşme Protokolü: MODBUS (RS485 ile)

Elektriksel Parametreler:

Besleme Gerilimi Aralığı: 330 - 440 V

Bu cihaz, 330 ile 440 Volt arasındaki bir besleme gerilimi aralığında çalışabilir.

Besleme Frekansı Aralığı: 47 - 63 Hz

Cihaz, 47 ile 63 Hertz arasındaki besleme frekanslarını destekler.

Dijital Girişler:

Dahili beslemeli

NPN tip

Röle Çıkışları:

Maksimum 3 A

250 VAC veya 30 VDC

Analog Girişler:

0 - 10 V veya 0 - 20 mA / 4 - 20 mA (Dahili anahtar ile seçilebilir)

Yardımcı Beslemeler:

10 V'da en fazla 20 mA

Fiziksel Özellikler:

Montaj Şekli:

Pano içerisinde 35 mm DIN rayına veya düz zemine monte edilebilir.

Genişlik (W): 85 mm

Yükseklik (H): 180 mm

Derinlik (D): 116 mm

Montaj Deliği (d): 5.5 mm

Merkezden Merkeze Uzaklık (A): 167 mm

Merkezden Merkeze Uzaklık (B): 72 mm

Ağırlık: 1.5 kg

Koruma Sınıfı: IP 20

IP 20 koruma sınıfı, cihazın tozdan korunduğunu ancak sıvı girişine karşı korumalı olmadığını gösterir.

Elektriksel Bağlantılar:

Kuvvetli Akım Terminalleri (L1, L2, L3, PE): Önerilen tel kesiti 2.5 mm²

Besleme Girişi (U, V, W, PE): Önerilen tel kesiti 2.5 mm²

Motor Çıkışı (B1, B2): Önerilen tel kesiti 2.5 mm²

Frenleme Kıyıcısı: Bilgi yok

DC Bara: Bilgi yok

Zayıf Akım Terminalleri (FWD, REV, S1, S2): Maksimum tel kesiti 1.5 mm²

Dijital Girişler: Bilgi yok

Röle Çıkışları: Bilgi yok

Transistör Çıkışları: Bilgi yok

Analog Girişler (AVI): Maksimum tel kesiti 1.5 mm²

Analog Çıkışlar: Bilgi yok

Diğer (RS+, RS-, +10V, GND): Maksimum tel kesiti 1.5 mm²
