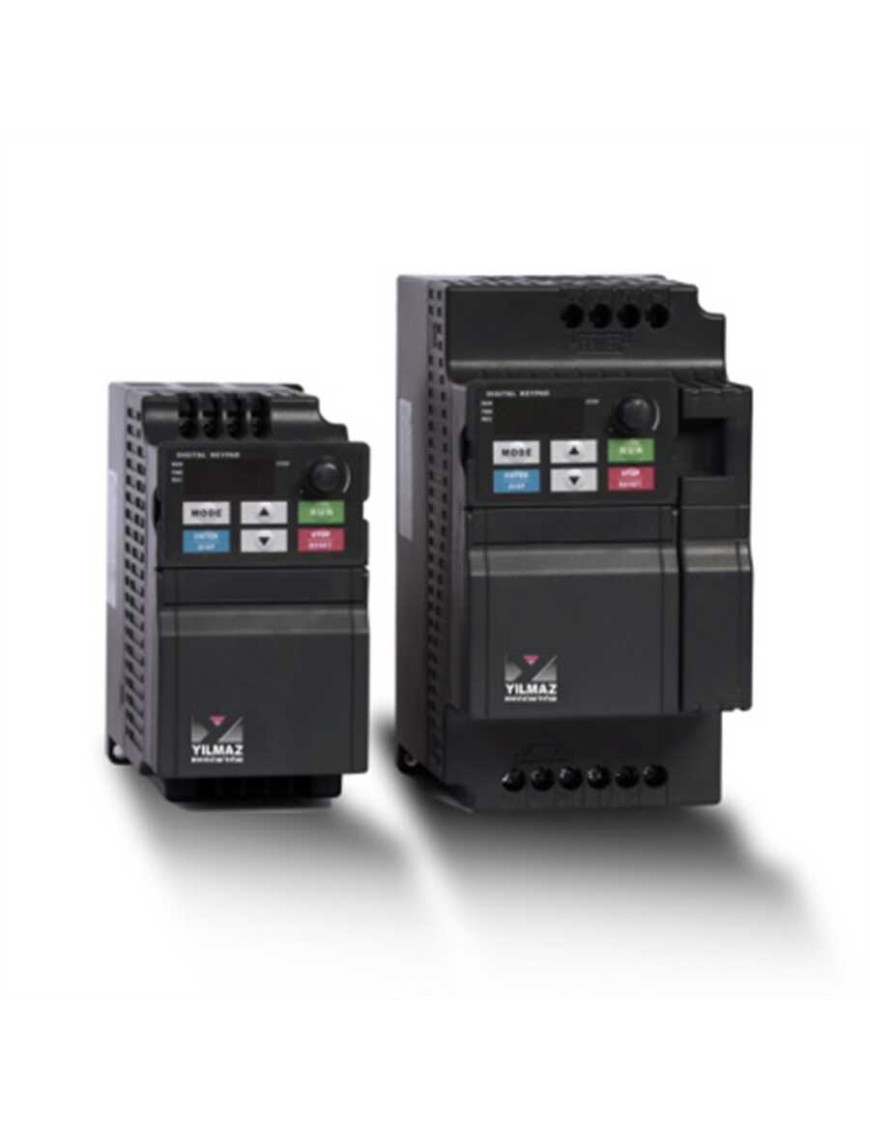

Yılmaz Redüktör NZ2400-11G/15P-Y YA2000 Serisi 11kW Trifaze Gelişmiş Seri AC Sürücü (İnverter)

Genel Özellikler

Tip Hız kontrol cihazı

Model YA2000

Model Açıklaması Gelişmiş Seri

Güç 11 kW

Besleme Tipi Üç fazlı

Besleme Gerilimi 380 V

Besleme Frekansı 50 Hz/60 Hz

Giriş Akımı 26.0/35.0 A

Çıkış Gerilimi 0 – 380 V

Çıkış Frekansı 0.5 – 320 Hz

Çıkış Akımı 25.0/32.0 A

Motor Kontrol Tekniği Skaler kontrol (V/f), Açık çevrim vektör kontrol

Haberleşme Protokolü MODBUS RTU (RS485 ile)

Elektriksel Parametreler

Besleme Gerilimi Aralığı 330 – 440 V

Besleme Frekansı Aralığı 47 – 63 Hz

Dijital Girişler Dahili beslemeli, NPN/PNP tip (Dahili jumper ile seçimli)

Röle Çıkışları 3 A (250 VAC/30 VDC)

Transistör Çıkışları 50 mA (48 VDC)

Analog Girişler 0 – 10 V

0 – 10 V veya 0 – 20 mA/4 – 20 mA (Dahili jumper ile seçimli)

Analog Çıkışlar 0 – 10 V veya 0 – 20 mA/4 – 20 mA (Dahili jumper ile seçimli)

Yardımcı Beslemeler 10 V (En fazla 20 mA)

Elektriksel Bağlantılar

Kuvvetli Akım Terminalleri

Besleme Girişi L1, L2, L3 terminalleri önerilen 4 mm²

PE terminali önerilen 4 mm²

Motor Çıkışı U, V, W terminalleri önerilen 4 mm²

Frenleme Kıyıcısı B1, B2 terminalleri önerilen 4 mm²

DC Bara (+), (-) terminalleri önerilen 4 mm²

Zayıf Akım Terminalleri

Dijital Girişler FWD, REV, S1, S2, S3, S4 terminalleri en fazla 0.75 mm²

Röle Çıkışları RC, RB, RA terminalleri en fazla 1.5 mm²

Transistör Çıkışları MO1, MCM terminalleri en fazla 0.75 mm²

Analog Girişler FIV, FIC terminalleri en fazla 0.75 mm²

Analog Çıkışlar FOV terminali en fazla 0.75 mm²

Diğer RS+, RS-, 10V, GND terminalleri en fazla 0.75 mm²

Fiziksel Özellikler

Montaj Şekli Pano içerisinde düz zemine montaj

Genişlik (W) 130 mm

Yükseklik (H) 260 mm

Yükseklik (H1) -

Derinlik (D) 184 mm

Montaj Deliği (d) 5 mm

Merkezden Merkeze Uzaklık (A) 120 mm

Merkezden Merkeze Uzaklık (B) 250 mm

Ağırlık 3 kg

Koruma Sınıfı IP 20
