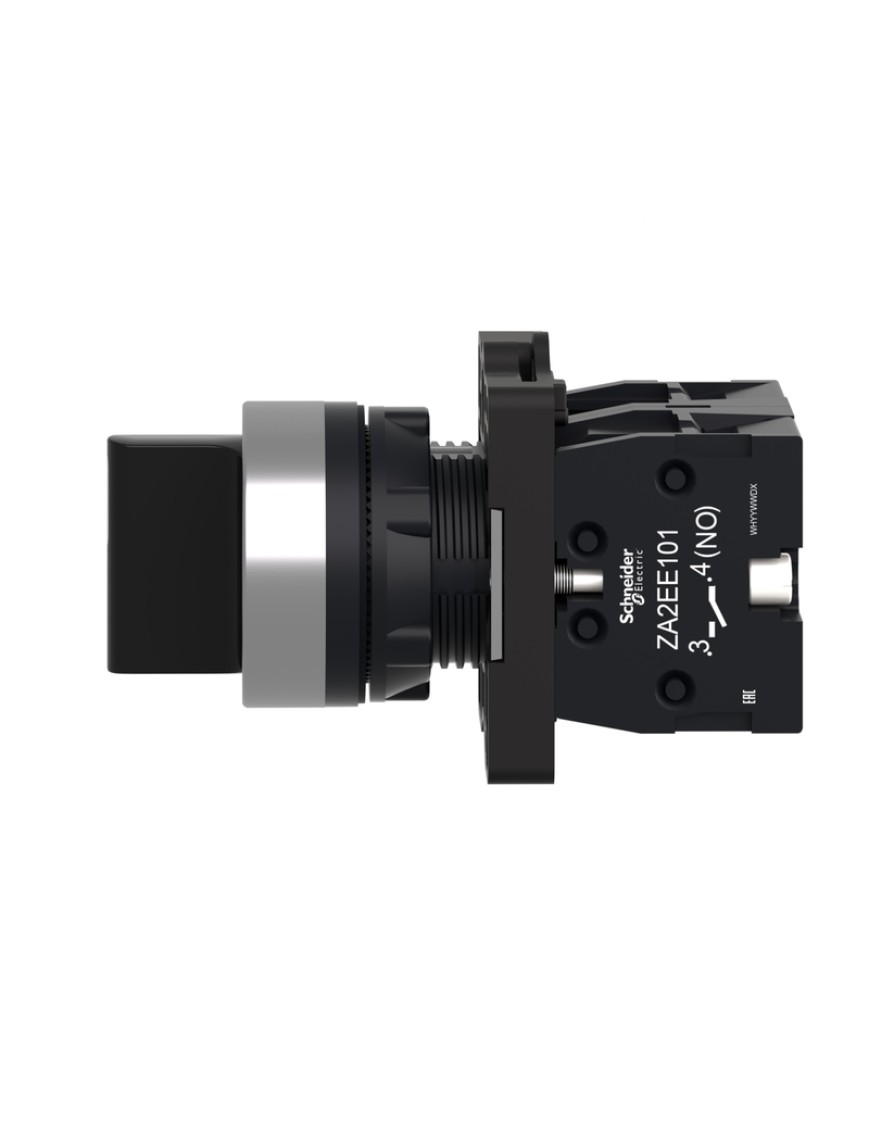

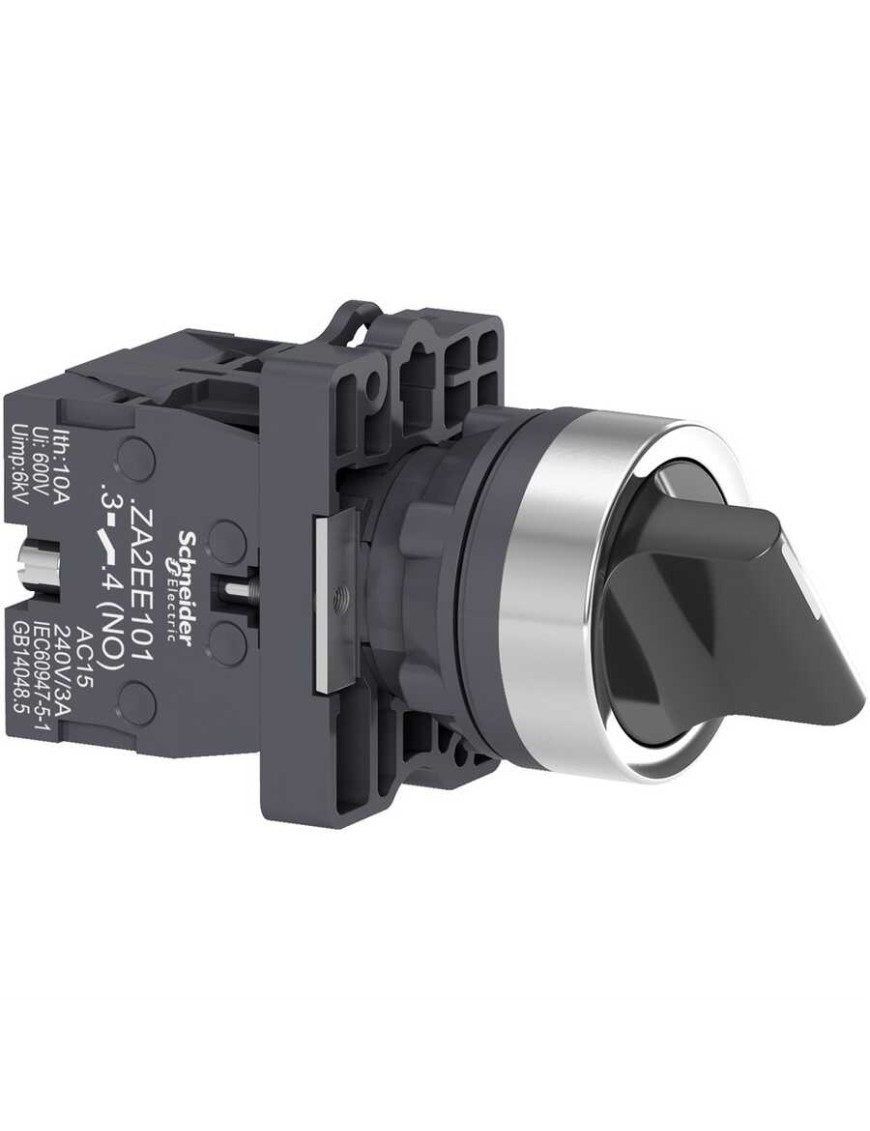

Schneider XA2ED33 1 NA 1 NA Mandal Buton

Schneider Electrick XA2ED33 Mandal buton - Ø22 - standart mandal - 3 konumlu - 2NA

Ana Ürün Özellikleri

Ürün serisi Easy Harmony XA2

Ürün ya da bileşen tipi Eksiksiz selektör anahtarı

Ürün grubu XA2

şev malzemesi Plastik

montaj çapı 22 mm

bölünemez miktar başına satış 1

sabitleme merkezi >= 30 x 40 mm (panel) 1…5 mm

sabitleme modu Sabitleme somunu: 2…2,4 N.m

sinyalleme birimi başlığı biçimi Yuvarlak

operatörün tipi Sabit

operatör profili Siyah standart kol

operatör konum bilgisi 3 konum

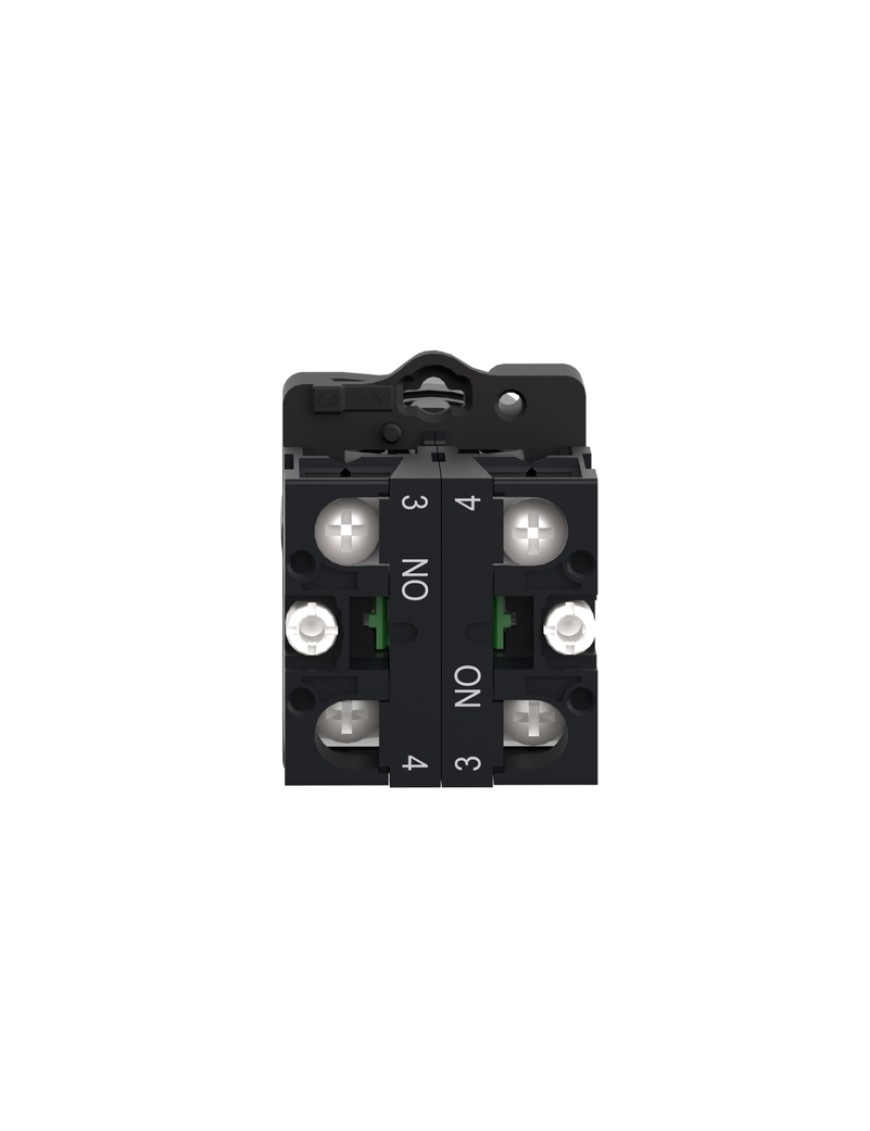

kontak tipi ve düzenleme 2 NA

kontak işlemi Yavaş kesen

Mekanik dayanıklılık 300000 cycles

bağlantılar - terminaller

, kelepçeleme kapasitesi: <= 2 x 1,5 mm²

, kelepçeleme kapasitesi: <= 1 x 2,5 mm²

, kelepçeleme kapasitesi: >= 1 x 0,5 mm²

Faston terminaller 6,3 mm

sıkma torku 0,8 N.m

kisa devre korumasi 10 A sigorta tip gL 'e uygunIEC 60269-1

[Ith] klasik açık hava termik akımı 10 A (vidalı-kelepçe terminalleri)

[Ui] nominal yalıtım voltajı 600 V 'e uygunEN 60947-1

[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-1

[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 0,27 A -de 250 V, DC-13, Q600

elektrik dayanıklılığı

500000 cycles, AC-15, 3 A -de 230 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4

500000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4

elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-8) -de 24 V

Genişlik 30 mm

Yükseklik 42 mm

Derinlik 68,2 mm

Ürün ağırlığı 0,054 kg

koruyucu bakım TC

Depolama ortam koşulları -40…70 °C

Nominal çalışma ortam sıcaklığı -25…55 °C

aşırı gerilim kategorisi Sınıf I 'e uygun IEC 536

IP koruma derecesi IP65 'e uygunIEC 60529

IK koruma derecesi IK06 'e uygunIEC 60529

Standartlar

GB 14048.1

GB 14048.5

IEC 60947-5-1

IEC 60947-1

Ürün sertifikaları

CCC

CE

titreşim direnci

10 gn (f= 40…500 Hz) 'e uygunIEC 60068-2-6

darbe dayanımı

120 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27

Paketleme üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

1

Package 1 Height

3,300 cm

Package 1 Width

10,160 cm

Package 1 Length

10,160 cm

Package 1 Weight

50,000 g
