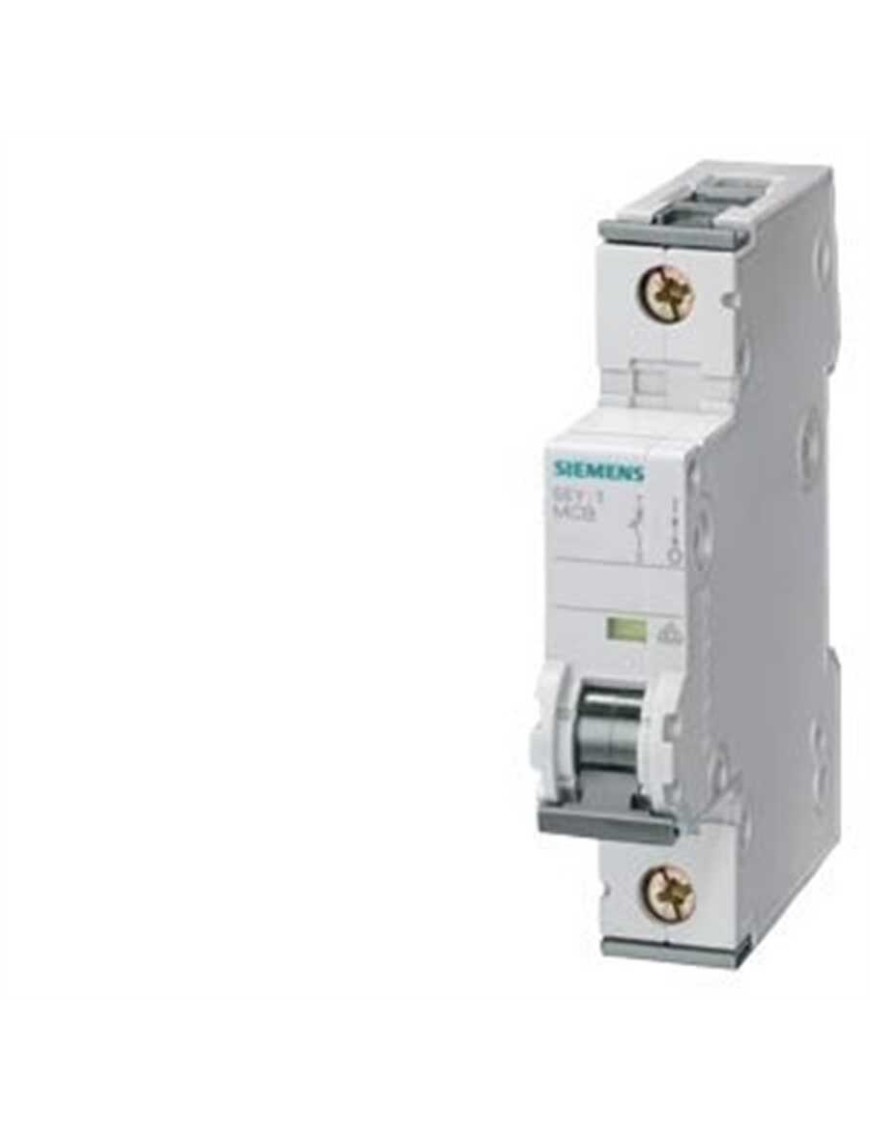

Siemens 5SY5120-7 6A 2 Fazlı Dc Anahtarlı Otomatik
Sigorta 10Ka C Tipi Yavaş Karakterli
Otomatik sigorta, bir elektrik devresinde aşırı akım veya kısa devre
durumlarında devreyi kesen bir elektrik koruma cihazıdır. Bu sigortalar,
elektrik devrelerini aşırı yüklenmeye veya tehlikeli durumlara karşı korur,
yangın riskini azaltır ve elektrikli cihazların ve sistemlerin güvenliğini
sağlar. Otomatik sigortalar, farklı akım ve gerilim değerlerine göre çeşitlilik
gösterir ve genellikle evlerden endüstriyel tesislere kadar çeşitli
uygulamalarda kullanılır.
SİEMENS 5SY5120-7 tipi otomatik sigorta, elektrik devrelerinde aşırı
akım veya kısa devre durumlarında devreyi keserek elektriksel cihazları ve
devreleri koruyan bir tür sigortadır. Otomatik sigortalar, aşırı akım veya kısa
devre algılandığında anında devreyi keserek tehlikeli durumların önüne
geçerler. "C tipi" terimi ise, sigortanın hangi tür aşırı akım
koşullarında tepki verdiğini belirtir. C tipi otomatik sigortalar, daha yüksek
akım değerlerinde çalışan cihazlar için uygundur ve genellikle endüstriyel veya
ticari uygulamalarda kullanılır. Bu tür sigortalar, evlerde veya daha düşük
güçteki cihazlar için kullanılan daha yaygın olan B tipi otomatik sigortalardan
farklıdır.
SİEMENS 5SY5120-7;
|
Ürün Özellikleri
|
|
Ürün Marka Adı
|
Sentron
|
|
Ürün Tanımı
|
Sigorta
|
|
Kutup Sayısı
|
1
|
|
Kutup Modeli
|
1P
|
|
Tetikleme Karakteristiği Sınıfı
|
C
|
|
IP Koruma Türü
|
IP20
|
|
EN 60898 Uyarınca / Anma Değeri
|
10 kA
|
|

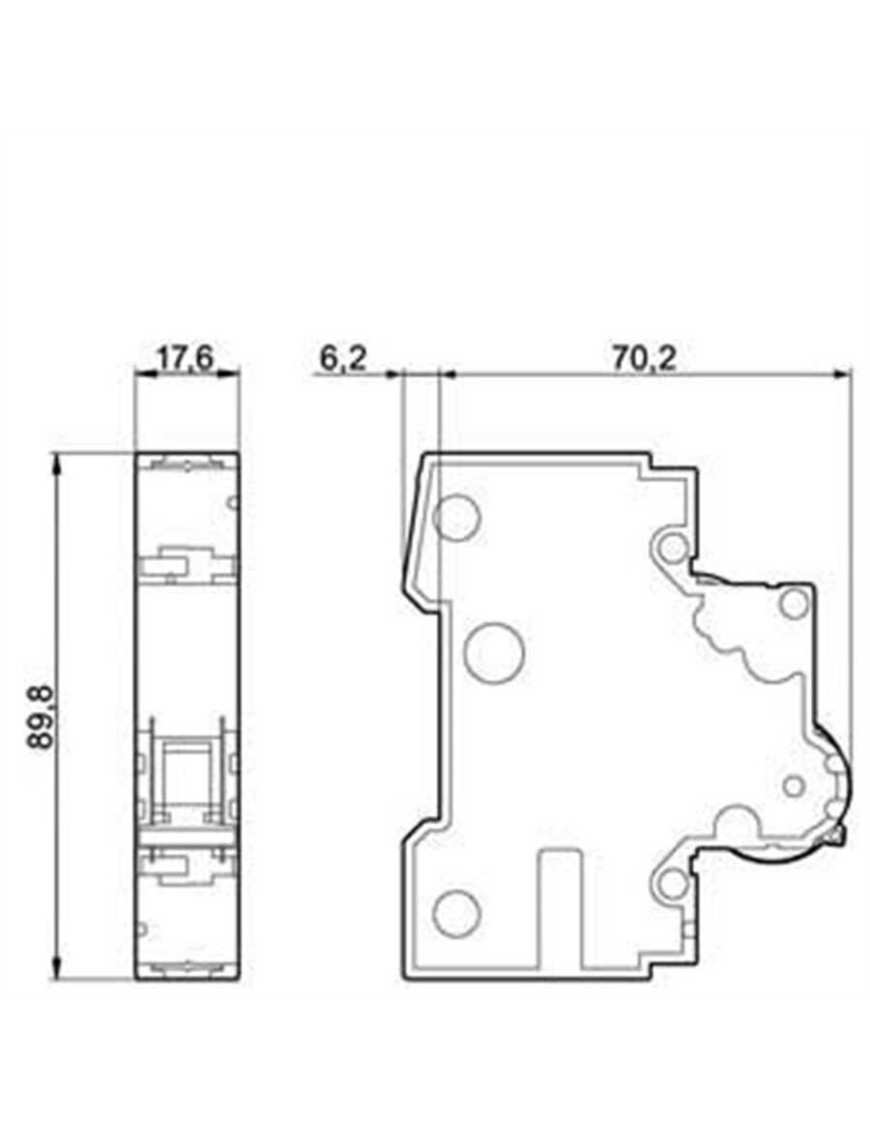

Yükseklik
|
90 mm
|
|
Genişlik
|
18 mm
|
|
Derinlik
|
76 mm
|
|
Montaj Derinliği
|
70 mm
|
|
Ağırlık
|
167 g
|
|
Enerji Koruma Sınıfı
|
3
|
|
Aşırı Gerilim Kategorisi
|
3
|
|
Kirlilik Derecesi
|
3
|
|
Gerilim
|
|
Gerilim Türü İşletim Gerilimi
|
AC
|
|
DC’de Anma Değeri
|
250 V
|
|
Tek Fazlı İşletimde AC’de anma değeri
|
440 V
|
|
Çok Fazlı İşletimde AC’de anma değeri
|
440 V
|
|
Besleme
Gerilimi Tek Fazlı İşletimde AC’de Anma Değeri
|
230 V
|
|
40°C’de Anma Değeri
|
18,78 A
|
|
50°C’de Anma Değeri
|
17,48 A
|
|
55°C’de Anma Değeri
|
16,8 A
|
|
60°C’de Anma Değeri
|
16,08 A
|
|
AC’de Anma Değeri
|
20 A
|
|
Besleme Gerilimi
|
|
Besleme Gerilimi AC’de
|
400 V
|
|
DC’de Anma Değeri
|
220 V
|
|
Değer Aralığı Besleme gerilimi Frekansı
|
50/60 Hz
|
|
İşletim Gerilimi DC’de Anma Değeri Maksimum
|
250 V
|
Sınıflandırmalar
eClass 12 27-14-19-01
eClass 14 27-14-19-01
eClass 6 27-14-19-01
eClass 7.1 27-14-19-01
eClass 8 27-14-19-01
eClass 9 27-14-19-01
eClass 9.1 27-14-19-01
ETIM 7 EC000042
ETIM 8 EC000042
ETIM 9 EC000042
IDEA 4 4897
UNSPSC 15 39-12-16-03
Çevresel koşullar
Ortam Sıcaklığı İşletim Sırasında
● Minimum
-40 °C
● Maksimum
70 °C
Ortam sıcaklığı Depolama Sırasında
● Minimum
-40 °C
● Maksimum
75 °C
